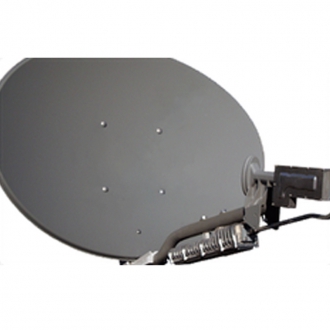

Антенна Prodelin 0,74м
Антенна Prodelin 0,74м
Основные возможности:



  • Офсетное исполнение

  • Соответствие жестким требованиям по кросс-поляризации

  • Низкая стоимость доставки и удобная транспортировка

  • Простая установка, выполняемая одним человеком - время сборки менее одного часа

  • Одобрение IntelSat, AsiaSat, EutelSat

  • Сертифицирована ETSI

Основные характеристики

Диаметр антенны (эффективный эквивалент)

0.74м

Рабочая чистота (Ггц)

Прием

19.7 - 20.2

Передача

29.5 - 30

Усиление в середине диапазона (±0.2 дБ)

Прием

42.1 дБ

Передача

45.5 дБ

Шумовая температура антенны

Угол места 30°

44К

Огибающая боковых лепестков, (дБ) (согласно ETSI EN 301 459):

0° < g < 7°

 29-25 Lg(g) дБ

7° < g < 9,2°

 +8Дб

9,2° < g < 48°

 32 - 25 Lg(g) дБ

48° < g

 -10 дБ (усреднен.)

Кросс-поляризация

В контуре 0.5 дБ

 -20 дБ (макс.)

Для любого угла

 -18 дБ (макс.)

Коэф. стоячей волны по напряжению (КСВН)

 Tx 1.12 : 1     Rx 1.22:1



Механические характеристики

Материал рефлектора

Сталь

Оптика антенны

Однозеркальная, офсетная

Диаметр опорной колонны

 50 мм

Движение антенны по углу места

 от 5° до 90° (непрерывное перемещение)

Движение антенны по азимуту

±5° (точная регулировка), 360° (непрерывное перемещение)

Тип основания

Азимутально-угломестное

Вес

14 кг


Условия эксплуатации

Ветровая нагрузка

Рабочая

72 км/ч

Предельная

 200 км/ч

Температура

Рабочая

от -40°С до 60°С
